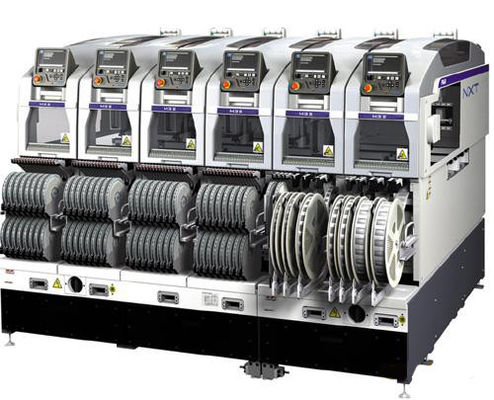

Ⅱ escalable de la plataforma NXT de la colocación de Fuji del soporte de la anchura 320m m del módulo de la máquina superficial de la colocación

Ⅱ escalable de la plataforma NXT de la colocación de Fuji del soporte de la anchura 320m m del módulo de la máquina superficial de la colocación

    • Module Width 320mm Surface Mount Placement Machine Fuji Scalable Placement Platform NXT Ⅱ
  • Module Width 320mm Surface Mount Placement Machine Fuji Scalable Placement Platform NXT Ⅱ

    Datos del producto:

    Lugar de origen: Japón
    Nombre de la marca: FUJI
    Número de modelo: NXT II

    Pago y Envío Términos:

    Cantidad de orden mínima: 1 unidad
    Tiempo de entrega: Dentro de dos semanas
    Condiciones de pago: T / T, Western Union, MoneyGram
    Capacidad de la fuente: 3unit
    Contacto
    Descripción detallada del producto
    marca: Fuji nombre: Plataforma NXT ii de la colocación de FUJI Scalble
    Anchura del módulo: 320 mm Dimensiones de la máquina: L: 1295m m (M3 II×4, M6 II×2)
    alimentadores lntelligent: Ayuda para la cinta de 4, 8, 12, 16, 24, 32, 44, 56, 72, 88, y 104 milímetros de ancho bandejas: Tamaño aplicable de la bandeja: 135,9 x 322,6 milímetros (estándar) de JEDEC (unidad-m) de la bandej
    Alta luz:

    SMT Assembly Machine

    ,

    SMT Assembly Equipment

    Ⅱ escalable de la plataforma NXT de la colocación de Fuji

    1. Característica especial
    1,1 proporcione la mejor configuración del equipo para los clientes: NXTII es la única máquina con un concepto modular verdadero. Es posible instalar libremente una combinación de unidades tales como una cabeza del trabajo o una unidad componente de la fuente y un tipo de la pista del transporte para proporcionar la configuración del equipo óptima conveniente para toda clase de clientes. Usted puede utilizar simplemente la herramienta para realizar el trabajo del reemplazo de la unidad incluyendo la cabeza del trabajo de la colocación.
    1,2 puede ser la producción usada de la dual-pista: la máquina de la pista dual-que lleva puede producir simultáneamente a placas de circuito heterogéneas. Además, porque el tiempo de la placa del tablero o de la transferencia es cero, productividad creciente.
    1,3 apenas utilice la cantidad requerida sin causar demasiado de un problema: NXTII se puede substituir y añadir con un módulo o una cabeza de la colocación, para requerir la cantidad mínima de producción con la inversión mínima.
    1,4 para jugar una ventaja de forma aplastante correspondiente a los cambios bajo la forma de producción: La capacidad de conversión a escala de NXTII para los pegamentos de capa, la colocación del estallido, la colocación desnuda del microprocesador y otras nuevas formas de producción, no necesita importar el equipo especial se puede substituir por la unidad correspondiente.


    • Especificaciones
     M3 IIM6 IIM6 IISP
    Tamaño aplicable del PWB
    (L x W)
    48mm×48mm~534mm×510m m (transportador doble) *
    48mm×48mm~534mm×610m m (solo transportador)
    los transportadores *Double pueden dirigir PCBs hasta 280 (w) milímetros. PCBs de 280 (w) milímetros más grandes debe ser producido cambiando el transportador doble al solo modo de producción del carril.
    48mm×48mm~520mm×510m m (transportador doble) *
    48mm×48mm~520mm×610m m (solo transportador)
    Tipos de la parteHasta 20 tipos de piezas (calculadas usando la cinta de 8 milímetros)Hasta 45 tipos de piezas (calculadas usando la cinta de 8 milímetros)Hasta 44 tipos de piezas (calculadas usando la cinta de 8 milímetros)
    Tiempo de cargamento del PWBPara el transportador doble: 0 sec (funcionamiento continuo)
    Para el solo transportador: sec 2,5 (transporte entre los módulos del M3 III),
    sec 3,4 (transporte entre los módulos de M6 III)
    Exactitud de la colocación
    (Estándar de la marca fiducial)
    V12/H12HS: ※ de ±0.038 (±0.050) milímetro (3σ) cpk≧1.00
    H08M/H04S: ±0.040mm (3σ) cpk≧1.00
    H08/H04/0F: ±0.050mm (3σ) cpk≧1.00
    H02/H01/G04: ±0.030mm (3σ) cpk≧1.00
    GL: ±0.100mm (3σ) cpk≧1.00




    H12HS±0.038mm (3σ)
    H02/H01/G04±0.010mm (3σ)




    Productividad
    V12: cph 26.000
    H12HS: cph 22.500
    H08: cph 10.500
    H04S: cph 9.500
    H04: cph 6.500
    H02: 5,500cph
    H01: cph 4.200
    G04: cph 6.800
    0F: no lleve
    GL: dph 16.363
    (0.22sec/dot)



    V12: cph 26.000
    H12HS: cph 22.500
    H08M: cph 13.000
    H08: cph 10.500
    H04S: cph 9.500
    H04: cph 6.500
    H02: cph 5.500
    H01: cph 4.200
    G04: cph 6.800
    0F: cph 3.000
    GL: dph 16.363
    (0.22sec/dot)



    V12: haga no carrry
    H12HS: cph 18.500
    H02: cph 4.700
    H01: cph 3.500
    G04: cph 6.200



    Piezas apoyadas
    V12/H12HS: 0402~7.5mm×7.5m m
    H08M: 0603~45mm×45m m
    H08: 0402~12mm×12m m
    H04S/H04: 1608~38mm×38m m
    H02/H01/0F: 1608~74mm×74m m (32mm×180m m)
    G04: 0402~15mm×15m m




     : to3.0mm ascendente
     : to13mm ascendente
     : to6.5mm ascendente
     : to6.5/9.5mm ascendente
     : to25.4mm ascendente
     : to6.5mm ascendente





    Anchura del módulo320m m645m m
    Dimensiones de la máquinaL: 1295m m (M3 II×4, M6 II×2)/L: 645m m (M3 II×2, M6 II)
    W: 1900.2m m H: 1474m m (M3 II)/1476m m (M6 II, M6 IISP)
    Parte el sistema de abastecimiento
    alimentadores lntelligentAyuda para la cinta de 4, 8, 12, 16, 24, 32, 44, 56, 72, 88, y 104 milímetros de ancho
    Alimentadores del palillo≤ de la anchura de la pieza de 4 ≤ 15 milímetros (≤ 18 milímetros), ≤ 32 milímetro (≤ de la anchura del palillo de 6 ≤ de la anchura de la pieza de 15 ≤ de la anchura del palillo de 18 ≤ 36 milímetros)
    BandejasTamaño aplicable de la bandeja: 135,9 x 322,6 milímetros (estándar) de JEDEC (unidad-m) de la bandeja, 276 x 330 milímetros (LT) de la unidad de la bandeja, 143 x 330 milímetros (bandeja Unidad-LTC)
    Opciones
    Alimentadores de la bandeja, PCU II (unidad) del cambio de la plataforma, MCU (unidad del cambio del módulo), dirigiendo el soporte del panel, adaptador de FUJI CAMX, Fujitrax
