Inicio Productos Piezas de la impresora de la pantalla

Impresora de Impresión Momentum BTB Impresora de pasta de soldadura MPM / Speedline

Datos del producto:

Lugar de origen:	Japón
Nombre de la marca:	MPM/Speedline
Número de modelo:	Impulso BTB

Pago y Envío Términos:

Cantidad de orden mínima:	1 piezas
Tiempo de entrega:	Dentro de 3days
Condiciones de pago:	T/T, Western Union, MoneyGram
Capacidad de la fuente:	10 PCS

Contacto

Descripción detallada del producto

Marca del producto:	MPM/línea de velocidad	Nombre de la parte:	Impresión de la goma de la soldadura
Número de parte:	Impulso BTB	Tamaño del equipo:	1195.4x1394x1589.4 mm
El poder:	Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efec	Peso del equipo:	797 KG
Alta luz:	Máquina de impresión BTB Momentum , Máquina de impresión BTB de pasta de soldadura de línea rápida , Impresora de pasta de soldadura MPM Speedline

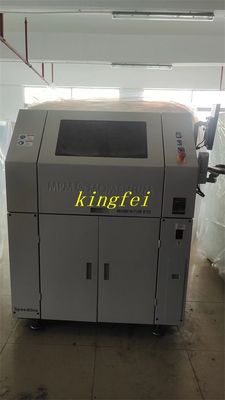

Momentum BTB Máquina de impresión MPM/Impresora de pasta de soldadura de línea rápida

Impresora de pasta de soldadura MPM/Speedline Impulso BTB
Equipo MPM/Speedline en línea totalmente automático
Tamaño del equipo:	1195.4x1394x1589.4 mm
Peso del equipo:	797 KG
Requisitos de potencia:	Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero.
Requisitos de las fuentes de aire:	100 psi, 4 cm (modo de funcionamiento estándar) a 18 m (limpieza al vacío) (6,89 bar@1,9 Lsto8,5 L/s), tubería de 12,7 m de diámetro, diámetro exterior x9,5 mm de diámetro interior
Parámetro
Tamaño máximo del sustrato:	(X 609.6mmx508mm x Y) (24x20 pulgadas)
Tamaño mínimo del sustrato:	(Kx50.8mm x 50.8mm) (2x2 pulgadas)
Tamaño del grosor del sustrato:	0.2~5.0 mm (0.008~0.20 pulgadas)
Peso máximo del sustrato:	4.5 kg (10 libras)
Espacio entre los bordes del sustrato:	3.0 mm (0,118 pulgadas)
Aplazamiento en el fondo:	12.7mm (0,5 pulgadas) configuración estándar 25m (1,0 pulgadas)
Las partidas de las máquinas de la partida 9A001.a. incluyen:	Clampada de fondo fija, vacío central
Método de soporte del sustrato:	Dedal magnético (opcional: deflector de vacío, dedal de vacío, bloque de soporte, accesorio dedicado, herramienta automática patentada, herramienta Quik)
verter:	Las placas de circuito más grandes de 20 pulgadas requieren un banco de trabajo dedicado con un tamaño X más grande
Parámetros de impresión
Superficie máxima de impresión (XxY):	609.6mmx508mm ((24x20 pulgadas)
Impresión y desmontaje:	0 ~ 6,35 m (00,25 pulgadas)
velocidad de impresión:	0.635mm/s ~ 304.8mm/s ((0.025 pulgadas/s ~ 12 pulgadas/s)
Presión de impresión:	0 ~ 22,7 kg (0 1b ~ 50 1p)
Tamaño del marco de la plantilla:	Regla de marco de plantilla 737mmx737mm (29x29 pulgadas), modelos de tamaño más pequeño disponibles
Imágenes
Campo visual (FOV):	10.6 mm x 8.0 mm ((0.417 x 0.315 pulgadas)
Tipo de punto de vista de la imagen:	Punto de referencia de forma estándar (véase la norma SMEMA), almohadilla/agujero
Sistema de cámaras:	Cámara digital única (sistema de visión hacia arriba/hacia abajo patentado MPM)
Desempeño
Precisión de alineación y repetibilidad de todo el sistema:	± 12 micras (0.0005 ") @ 60, Cpk ≥ 2.0
Precisión y repetibilidad de la impresión de pasta de soldadura real:	± 20 micrones ((士0.0008 ‰) @ 60, Cpk ≥ 2.0
Tiempo de ciclo
Impulso BTB	Estándar de 9 segundos
Impulso BTB HIE	7.5 segundo estándar
