Original multiusos FUJI de la máquina XPF-L/W de la colocación del soporte de la superficie de Mounter

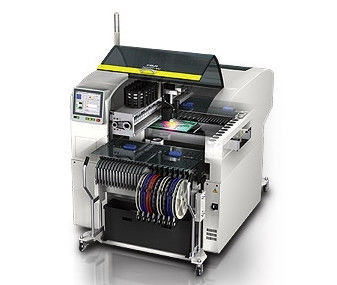

Máquina de montaje multipropósito de alta velocidad XPF-L/W original FUJI

• Características especiales

1.1Las cabezas de colocación ("herramientas automáticas") se intercambian automáticamente durante la producción:La XPF es la primera máquina del mundo con intercambio dinámico de cabezas.La máquina puede cambiar entre una cabeza de colocación de alta velocidad y una cabeza polivalente automáticamente durante la producción para garantizar que se utiliza la cabeza más eficiente para la tarea actualEsto incluye la posibilidad de cambiar a una cabeza de pegamento, lo que significa que la aplicación de pegamento y la colocación de piezas se pueden realizar en la misma máquina.

1.2No hay necesidad de decidir entre un montaje de alta velocidad o una máquina polivalente:Debido a que el intercambio de cabeza es dinámico y automático, el XPF es un sistema sin límites.Solución, que cubre al mismo tiempo las necesidades de alta velocidad y multipropósito. Independientemente del tipo de panel, el XPF logra el equilibrio óptimo de la capacidad de producción,garantizar que siempre obtenga el máximo provecho de su equipo.

1.3Soporte para paneles de hasta 686 x 508 mm con el XPF-W:El modelo XPF-W está diseñado para manejar paneles grandes y pesados con dimensiones de hasta 686 x 508 mm y un peso de hasta 6 kg.

• Especificaciones

• Especificaciones de la máquina		Revolver herramienta automática	Con una sola boquilla	M4 Herramienta automática	Adhesivo herramienta automática
  Número de boquillas		12	1	4	Número de jeringas cargadas: 1 jeringa por estación de pegamento
  Número de herramientas automáticas mantenido en la estación de herramientas automáticas		2 (XPF-L) / 3 (XPF-W)	Se aplicará el método de ensayo de la prueba de calidad. (Una bandeja de medición de la altura de la herramienta automática se mantiene cuando se utilizan bandejas)	1	Número de ranuras de alimentación ocupadas: 8 (MFU-40) (Posición de carga fija - hacia arriba) para 4 herramientas automáticas de pegamento puede cargarse)
  Partes soportadas		0402 ((01005) hasta 20 x 20 mm Altura máxima: 3,0 mm	1005 ((0402) al 45 x 150 (68 x 68) mm Altura máxima: 25,4 mm	Tipo de 4 boquillas: 3 x 3 hasta 14 x 14 mm Tipo de 2 boquillas: 14 x 14 hasta 22 x 26 mm Altura máxima: 6,5 mm	Lado de carga: lado 1 (MFU-40 o dispositivo fijo)
  Máquina el tacto	El valor de las emisiones de CO2	0.144 segundos / Componente 25.000 cph	0.400 segundos / Componente 9.000 cph	Tipo de 4 boquillas: 0,343 sec/ Disparado 10,500 cph Tipo de 2 boquillas: 0,456 sec/ He disparado 7,900 cph	Tacto de administración: 0,2 segundos por disparo
  	FP-W	0.145 segundos / componente 24,800 cph	0.418 segundos / componente 8,600 cph	Tipo de 4 boquillas; 0,351 sec/ Disparado 10,250 cph Tipo de 2 boquillas; 0,462 sec/ Disparado 7,800 cph
  Colocación la exactitud	Partes de chips pequeños	+/- 0,050 mm cpk≥1.00 +/- 0,066 mm cpk≥1.33	+/- 0,040 mm cpk≥1.00 +/- 0,053 mm cpk≥1.33	-	Precisión de la posición de distribución: +/- 0,1 mm cpk≥1.00
  	Piezas de polietileno	+/- 0,040 mm cpk≥1.00 +/- 0,053 mm cpk≥1.33	+/- 0,030 mm cpk≥1.00 +/- 0,040 mm cpk≥1.33	+/- 0,040 mm cpk≥1.00 +/- 0,053 mm cpk≥1.33
  Tamaño del PCB (LXW)		Hasta 457 x 356 mm espesor 0,4 (0,3) a 5,0 mm (XPF-L) / 686 x 508 mm espesor 0,4 a 6,5 mm (XPF-W) Min 50 x 50 mm
  Tiempo de carga del PCB		1Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1 y M2.
  Máquina dimensiones	El valor de las emisiones de CO2	L: 1500 mm, W: 1,607.5 mm, H: 1,419.5 mm (altura de transporte: 900 mm H: excluida la torre de señalización)
  	FP-W	L: 1500 mm, W: 1,762.5 mm, H: 1,422.5 mm (altura de transporte: 900 mm H: excluida la torre de señalización)
  Peso de la máquina		Cuerpo de la máquina XPF-L: 1.500 kg / XPF-W: 1.860 kg MFU-40: Aproximadamente 240 kg (con los alimentadores W8 cargados) En el caso de las unidades de producción, el valor de las unidades de producción se calculará en función de las características de las unidades de producción.



  Embalaje de las piezas

  Partes de cintas (norma JIS, JEITA), piezas de palos, piezas de bandejas



  Opciones

  El alimentador del palo, la cámara de confianza amplia, la unidad de flujo de inmersión, el soporte del conjunto del carrete (dentro de la máquina principal), la comprobación de coplanaridad del plomo,Las costumbresBoquillas y botones mecánicos, Fujitrax
