Impresión con pasta de soldadura MPM / Speedline

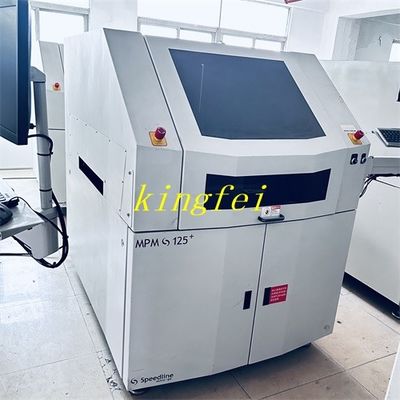

MPM/Speedline Impresión de pasta de soldadura y pulverización de pasta de soldadura BTB125
Equipo MPM/Speedline en línea totalmente automático
Tamaño del equipo:1638.4m9 X1593.1mm X1418.6mm
Peso del equipo:1039KG
Requisitos de potencia:200~400VAC/60Hz,15A
Los requisitos de la fuente de aire:5KGf/cm2 ((0,5Mpa)
Parámetro
Tamaño del sustrato:609.6 mm x 508 mm
Tamaño mínimo del sustrato:50.8 mm x 50.8 mm
Tamaño del grosor del sustrato:0.2 mm ~ 5.0 mm
Canal de impresión:4.5 kg (~ 101 libras)
canal de transferencia:2.5 kg~4.5 kg
Apretamiento del sustrato:Apretamiento de la placa base, apretamiento de la parte superior fija, vacío del banco de trabajo, sistema de apretamiento de bordes EdgeLoc
Método de soporte del sustrato:Partes opcionales del dedal magnético: torres H, bloque de soporte, accesorios especiales, Quik Too1
Área de impresión:609.6 mm x 508 mm
Impresión y desmoldeo: 0 mm ~ 6.35 mm
velocidad de impresión:0.635mm/segundo ~ 304.8mm/segundo
Presión de impresión: 0 ~ 22,7 kg
Tamaño del marco de la plantilla:737x737mm
Campo de visión de la imagen (FOV):10.6mx8.0mn
Tipo de dato:Punto de referencia de forma estándar
Sistema de cámara: Sistema de cámara: cámara digital única - MPM Patentado Sistema de visión hacia arriba/hacia abajo

Precisión de alineación y repetibilidad de todo el sistema: ± 12,5 micras
Precisión de alineación y repetibilidad de todo el sistema: ± 12,5 micras
Requisitos de potencia del equipo:200~240VAC/60Hz,15A
Requisitos de aire comprimido:100psi@4cfm
