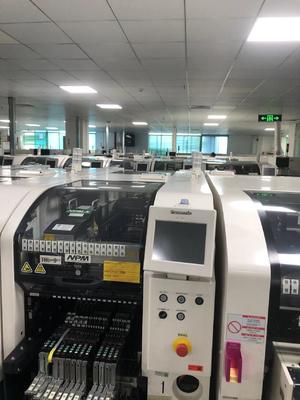

Panasonic NPM W Chip Mounter su solución definitiva para el ensamblaje SMT de alta eficiencia

La Panasonic NPM - W es una máquina de montaje de superficie (SMT) de última generación que redefine los estándares de fabricación electrónica de alta eficiencia.Diseñado con características avanzadas y diseño inteligente, satisface una amplia gama de necesidades de producción en la industria electrónica.

1. Rendimiento de colocación excepcional

- Cabezas de montaje múltiples:
- 16 - Cabeza de la boquilla: cuando se opera en modo de producción alta (ON), alcanza una impresionante velocidad máxima de 70.000 cph (0,051s/ chip), con una precisión de colocación de ±40μm/ chip (Cpk≥1).En el modo de alta precisión (OFF), la velocidad es de 62,500 cph (0,058 s/ chip), y la precisión puede ser mejorada a ±30μm/ chip (opcional ±25μm/ chip en condiciones específicas especificadas por Panasonic).Puede manejar componentes desde tan pequeños como 0402 chips hasta aquellos con dimensiones de L6 × W6 × T3, lo que lo hace ideal para la producción de grandes volúmenes de componentes de pequeño tamaño.
- 12 - Cabeza de boquilla: ofrece una velocidad máxima de 62,500 cph (0,058 s/chip) y una precisión de colocación de ±40μm/chip (Cpk≥1).5, adecuado para una amplia gama de tamaños de componentes en aplicaciones de velocidad media y alta precisión.
- 8 - Cabeza de boquilla: con una velocidad máxima de 40.000 cph (0,090s/chip), proporciona una precisión de colocación de ±40μm/chip, ±30μm/QFP 12 - 32mm, y ±50μm/QFP inferior a 12mm.Esta cabeza puede manejar componentes de 0402 chips a los más grandes hasta L32 × W32 × T12, que permite la colocación de una variedad de componentes, incluidos algunos circuitos integrados más grandes.
- 3 - Cabeza de la boquilla: Aunque tiene una velocidad inferior de 11.000 cph (0,33s/QFP), garantiza una precisión de colocación de ± 30μm/QFP.Puede manejar componentes que van desde 0603 chips hasta componentes de gran tamaño hasta L150×W25(对角152) ×T28, lo que lo hace adecuado para colocar componentes grandes como conectores y algunos componentes especializados.

2Características de alta precisión y alta productividad

- Sistema de cámara avanzada: Equipado con una cámara multi-reconocimiento galardonada, el NPM-W combina la alineación de componentes, la medición del espesor y la inspección de coplanaridad 3D en un solo paso.Esto no sólo mejora la precisión de colocación, sino que también mejora la calidad general de los PCB ensamblados, reduciendo la probabilidad de defectos.
- Puente de alta rigidez: El puente de alta rigidez proporciona una plataforma estable para las cabezas de montaje, asegurando un movimiento suave y preciso durante el proceso de colocación.Esta estabilidad contribuye a la colocación de los componentes con una alta precisión, incluso a altas velocidades.

3Compatibilidad de componentes versátiles
El NPM-W puede manejar una amplia gama de componentes, desde los más pequeños chips 0402 hasta componentes de gran tamaño como conectores con dimensiones de hasta L150 × W25 × T28.incluida la SOP, QFP, CSP, BGA, condensadores de electrólisis de aluminio, controles de volumen, recortadores, bobinas y más.desde la electrónica de consumo hasta los equipos industriales.

4- Modos de producción flexibles

- Sistema de transporte de doble vía: la máquina dispone de un sistema de transporte de doble vía, ofreciendo tres modos de producción: modo de producción independiente, modo de producción alternativo,y una combinación de ambosEn el modo de producción independiente, las cabezas delanteras y traseras pueden trabajar en diferentes PCB simultáneamente, lo que es altamente eficiente cuando se producen diferentes modelos de producto al mismo tiempo.El modo de producción alternado permite que las cabezas alternen entre las dos pistasEsta flexibilidad permite a los fabricantes optimizar la producción de acuerdo con sus necesidades específicas de producción.
- Fácil configuración y cambio de máquina: el NPM-W admite una configuración fácil de la máquina y un cambio rápido entre diferentes trabajos de producción.El software del sistema puede ajustar rápidamente las configuraciones tales como ancho de la pistaEllo es crucial para los fabricantes que necesitan responder rápidamente a las demandas cambiantes del mercado y a los calendarios de producción.

5- Manipulación de PCB de gran formato
El NPM-W puede manejar PCB de gran tamaño, con un tamaño máximo de L750×W550mm en modo de vía única para el montaje general.puede manejar PCB de hasta L750 × W260 mm para el montaje generalEsto hace que sea adecuado para la fabricación de placas de circuito impreso de gran formato, como las utilizadas en sistemas de control industrial, pantallas grandes y algunos tipos de electrónica de potencia.

6Especificaciones

- Suministro de energía: Compatible con tres fases AC 200V±10V / AC 220V±10V / AC 380V±10V / AC 400V±10V / AC 420V±10V / AC 480V±10V, con un consumo de energía de 2.5kVA.
- Fuente neumática: requiere 0,5 MPa, 200 L/min (A.N.R.).
- Las dimensiones: W1280mm × D2332mm × H1444mm.
- Peso: Aproximadamente 2250 kg (subjeto a variaciones en función de los componentes opcionales).

Atributos personalizados

- Opciones de alimentación de componentes: admite una amplia gama de métodos de alimentación de componentes, incluidos varios anchos de alimentadores de cinta (8/12/16/24/32/44/56mm),con un máximo de 120 alimentadores consecutivos (para cinta de 8 mm)También es compatible con los alimentadores de bandeja de tipo simple y doble, así como con los de tipo varilla.proporcionar flexibilidad en el suministro de componentes de acuerdo con los requisitos de producción.
- Integración y ampliación de líneas: el NPM-W puede integrarse fácilmente en las líneas de producción SMT existentes.como las impresorasEsto permite a los fabricantes construir una línea de producción altamente personalizada y eficiente.Ofrece el potencial de expansión futura, lo que permite a los fabricantes añadir más funcionalidad o capacidad a medida que crece su negocio.
- Diseño de ahorro energético: diseñado teniendo en cuenta las características de ahorro energético, el NPM-W ayuda a reducir los costes generales de producción al consumir menos energía en comparación con algunas máquinas SMT tradicionales.Esto no solo beneficia a los resultados finales del fabricante, sino que también contribuye a la sostenibilidad ambiental.
